Bourns AC3630R Air Coil Inductors

Bourns AC3630R Air Coil Inductors are surface mount inductors with 150MHz test frequency. These inductors feature high Q value frequency, up to 18.5nH inductance, 4A maximum IRMS, and up to 3.9mΩ maximum DCR. The AC3630R inductors operate within the -25°C to 125°C temperature range. These air coil inductors are RoHS compliant and meet Moisture Sensitivity Level 1 (MSL 1) standards. The AC3630R inductors are used in radio transmitters, RF amplifiers, tuning, and radio receiver applications.

Features

  • High Q value
  • 150MHz test frequency
  • 4A maximum IRMS
  • Self-resonant frequency
  • Tight tolerance
  • Surface mount
  • Epoxy cover for mechanical stability and pick and place
  • RoHS compliant
  • Moisture Sensitivity Level 1 (MSL 1)

Applications

  • Radio transmitters
  • RF amplifiers
  • High-frequency TV and radio receivers
  • Tuning requirements

Product Dimensions

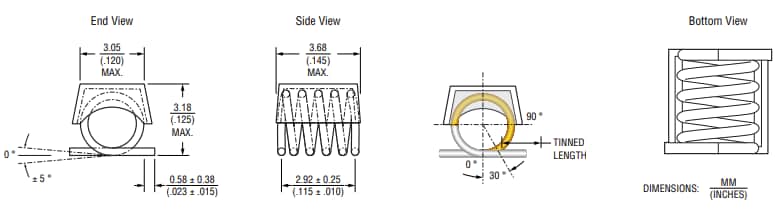

Mechanical Drawing - Bourns AC3630R Air Coil Inductors
View Results ( 13 ) Page
Mã Phụ tùng Bảng dữ liệu Điện cảm Q tối thiểu Tần số kiểm tra Tần số tự cộng hưởng Dung sai Nhiệt độ làm việc tối thiểu Nhiệt độ làm việc tối đa Điện trở DC tối đa Dòng DC tối đa
AC3630R-12NG AC3630R-12NG Bảng dữ liệu 12.5 nH 137 150 MHz 3.3 GHz 2 % - 25 C + 125 C 3.4 mOhms 4 A
AC3630R-18NG AC3630R-18NG Bảng dữ liệu 18.5 nH 132 150 MHz 2.5 GHz 2 % - 25 C + 125 C 3.9 mOhms 4 A
AC3630R-2N5K AC3630R-2N5K Bảng dữ liệu 2.5 nH 145 150 MHz 12.5 GHz 10 % - 25 C + 125 C 1.1 mOhms 4 A
AC3630R-5N0G AC3630R-5N0G Bảng dữ liệu 5 nH 140 150 MHz 6.5 GHz 2 % - 25 C + 125 C 1.8 mOhms 4 A
AC3630R-8N0G AC3630R-8N0G Bảng dữ liệu 8 nH 140 150 MHz 5 GHz 2 % - 25 C + 125 C 2.6 mOhms 4 A
AC3630R-12NJ AC3630R-12NJ Bảng dữ liệu 12.5 nH 137 150 MHz 3.3 GHz 5 % - 25 C + 125 C 3.4 mOhms 4 A
AC3630R-12NK AC3630R-12NK Bảng dữ liệu 12.5 nH 137 150 MHz 3.3 GHz 10 % - 25 C + 125 C 3.4 mOhms 4 A
AC3630R-18NJ AC3630R-18NJ Bảng dữ liệu 18.5 nH 132 150 MHz 2.5 GHz 5 % - 25 C + 125 C 3.9 mOhms 4 A
AC3630R-2N5J AC3630R-2N5J Bảng dữ liệu 2.5 nH 145 150 MHz 12.5 GHz 5 % - 25 C + 125 C 1.1 mOhms 4 A
AC3630R-5N0J AC3630R-5N0J Bảng dữ liệu 5 nH 140 150 MHz 6.5 GHz 5 % - 25 C + 125 C 1.8 mOhms 4 A
Đã phát hành: 2025-04-03 | Đã cập nhật: 2025-06-11
