Bourns AC4013R Air Coil Inductors

Bourns AC4013R Air Coil Inductors include an epoxy cover for mechanical stability. These surface mount inductors feature a 100 minimum Q value, 800MHz test frequency, and 1.6A maximum IRMS. The AC4013R inductors operate within the -25°C to 125°C temperature range. These inductors are RoHS compliant and meet Moisture Sensitivity Level 1 (MSL 1) standards. The AC4013R inductors are used in applications such as high frequency TV and radio receivers, radio transmitters, RF amplifiers, and tuning requirements.

Features

  • 100 minimum Q value
  • 800MHz test frequency
  • 1.6A maximum IRMS
  • Surface mount
  • -25°C to 125°C operating temperature range
  • Tight tolerance
  • RoHS compliant

Applications

  • High frequency TV and radio receivers
  • RF amplifiers
  • Radio transmitters
  • Tuning requirements

Product Dimensions

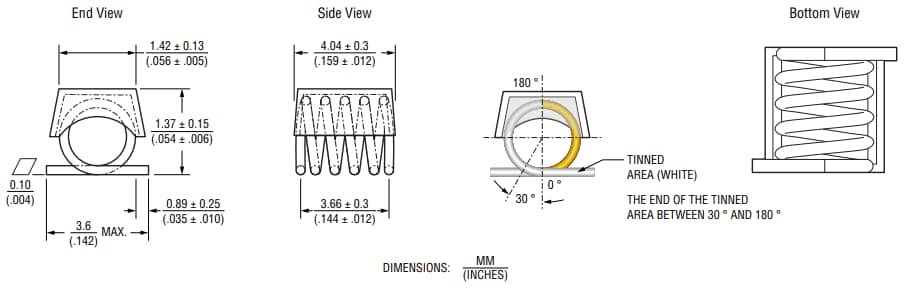

Mechanical Drawing - Bourns AC4013R Air Coil Inductors
View Results ( 10 ) Page
Mã Phụ tùng Bảng dữ liệu Q tối thiểu Dung sai Tần số kiểm tra Tần số tự cộng hưởng Điện cảm Dòng DC tối đa Điện trở DC tối đa Nhiệt độ làm việc tối đa Nhiệt độ làm việc tối thiểu
AC4013R-12NG AC4013R-12NG Bảng dữ liệu 100 2 % 800 MHz 4.6 GHz 12.55 nH 1.6 A 14 mOhms + 125 C - 25 C
AC4013R-5N6G AC4013R-5N6G Bảng dữ liệu 100 2 % 800 MHz 6.5 GHz 5.6 nH 1.6 A 9 mOhms + 125 C - 25 C
AC4013R-7N1G AC4013R-7N1G Bảng dữ liệu 100 2 % 800 MHz 6 GHz 7.15 nH 1.6 A 10 mOhms + 125 C - 25 C
AC4013R-8N8G AC4013R-8N8G Bảng dữ liệu 100 2 % 800 MHz 6 GHz 8.8 nH 1.6 A 12 mOhms + 125 C - 25 C
AC4013R-9N8G AC4013R-9N8G Bảng dữ liệu 100 2 % 800 MHz 5.2 GHz 9.85 nH 1.6 A 13 mOhms + 125 C - 25 C
AC4013R-12NJ AC4013R-12NJ Bảng dữ liệu 100 5 % 800 MHz 4.6 GHz 12.55 nH 1.6 A 14 mOhms + 125 C - 25 C
AC4013R-5N6J AC4013R-5N6J Bảng dữ liệu 100 5 % 800 MHz 6.5 GHz 5.6 nH 1.6 A 9 mOhms + 125 C - 25 C
AC4013R-7N1J AC4013R-7N1J Bảng dữ liệu 100 5 % 800 MHz 6 GHz 7.15 nH 1.6 A 10 mOhms + 125 C - 25 C
AC4013R-8N8J AC4013R-8N8J Bảng dữ liệu 100 5 % 800 MHz 6 GHz 8.8 nH 1.6 A 12 mOhms + 125 C - 25 C
AC4013R-9N8J AC4013R-9N8J Bảng dữ liệu 100 5 % 800 MHz 5.2 GHz 9.85 nH 1.6 A 13 mOhms + 125 C - 25 C
Đã phát hành: 2025-04-03 | Đã cập nhật: 2025-06-11
