Renesas Electronics REAR5695x Supervisory Circuit ICs

Renesas Electronics REAR5695x Supervisory Circuit ICs are semiconductor integrated circuits designed to reset all logic circuits and detect supply voltage. These ICs come with a built-in delay circuit to provide the required retardation time simply by adding an external capacitor. The REAR5695x ICs feature low threshold operating voltage, 2V to 17V wide supply voltage range, and large delay time with a capacitor. Typical applications include battery-checking circuits, level-detecting circuits, and waveform-shaping circuits.

Features

  • Few external parts
  • Large delay time with a capacitor of small capacitance (td ≈ 100ms, at 0.33μF)
  • 0.6V (Typical) at RL = 22kΩ low threshold operating voltage (supply voltage to keep low-state at low supply voltage)
  • 2V to 17V wide supply voltage range
  • Wide application range

Applications

  • Battery checking circuit
  • Level detecting circuit
  • Waveform shaping circuit

Block Diagram

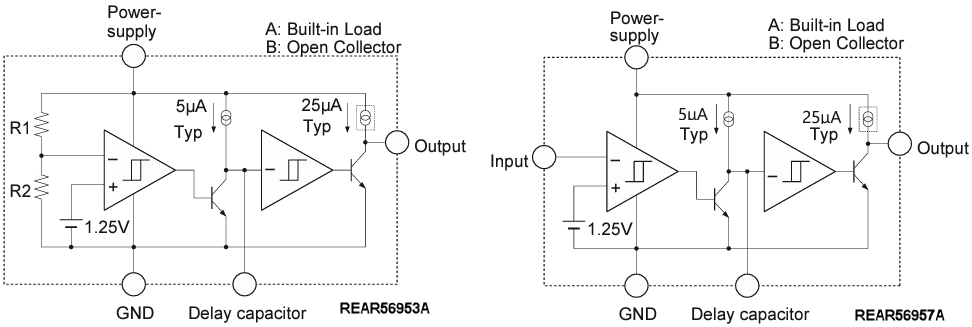

Block Diagram - Renesas Electronics REAR5695x Supervisory Circuit ICs

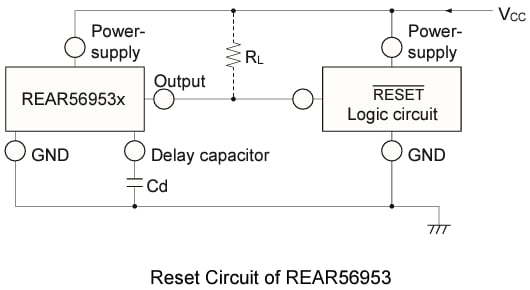

Reset Circuit of REAR56953

Application Circuit Diagram - Renesas Electronics REAR5695x Supervisory Circuit ICs

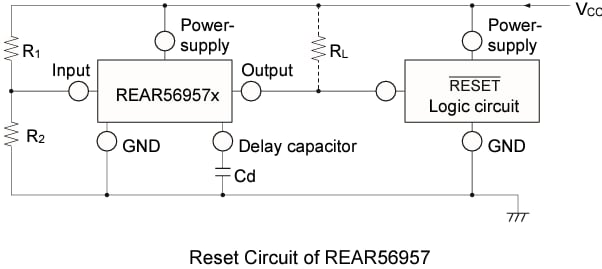

Reset Circuit of REAR56957

Application Circuit Diagram - Renesas Electronics REAR5695x Supervisory Circuit ICs

Datasheets

View Results ( 10 ) Page
Mã Phụ tùng Điện áp ngưỡng Số lượng đầu vào được theo dõi Loại đầu ra Bộ hẹn giờ giám sát Chuyển mạch dự phòng ắc-quy Điện áp cấp nguồn - Tối đa Nhiệt độ làm việc tối thiểu Nhiệt độ làm việc tối đa Điện áp cấp nguồn - Tối thiểu Tín hiệu hỗ trợ chip Dòng cấp nguồn vận hành Pd - Tiêu tán nguồn Bảng dữ liệu
REAR56953AGSM#HC0 670 mV 1 Input Open Collectors No Watchdog No Backup 17 V - 40 C + 85 C 2 V No Chip Enable 450 uA 440 mW REAR56953AGSM#HC0 Bảng dữ liệu
REAR56953BGSM#HC0 670 mV 1 Input Open Collectors No Watchdog No Backup 17 V - 40 C + 85 C 2 V No Chip Enable 420 uA 440 mW REAR56953BGSM#HC0 Bảng dữ liệu
REAR56957AGSM#HC0 670 mV 1 Input Open Collectors No Watchdog No Backup 17 V - 40 C + 85 C 2 V No Chip Enable 390 uA 440 mW REAR56957AGSM#HC0 Bảng dữ liệu
REAR56957BGSM#HC0 670 mV 1 Input Open Collectors No Watchdog No Backup 17 V - 40 C + 85 C 2 V No Chip Enable 360 uA 440 mW REAR56957BGSM#HC0 Bảng dữ liệu
REAR56958BGSM#HC0 1 Input Open Collectors No Backup 17 V - 40 C + 85 C 2 V No Chip Enable 360 uA 440 mW REAR56958BGSM#HC0 Bảng dữ liệu
REAR56953AGSM#HCA REAR56953AGSM#HCA Bảng dữ liệu
REAR56953BGSM#HCA REAR56953BGSM#HCA Bảng dữ liệu
REAR56957AGSM#HCA REAR56957AGSM#HCA Bảng dữ liệu
REAR56957BGSM#HCA REAR56957BGSM#HCA Bảng dữ liệu
REAR56958BGSM#HCA REAR56958BGSM#HCA Bảng dữ liệu
Đã phát hành: 2023-05-02 | Đã cập nhật: 2026-01-06
